Kadar penerimaan kenderaan elektrik (EV) semakin pesat. Satu sebab utama pengguna memilih EV ialah kemajuan berterusan dalam teknologi bateri, yang meningkatkan dengan ketara julat dan prestasi kenderaan. Namun, apa yang benar-benar mengubah pengalaman memandu EV ialah penambahbaikan infrastruktur pengecasan dan pelbagai jenis pengecas EV tersedia.
Dalam sistem pengecasan ini, Stesen Pengecas Tahap 3 adalah pemangkin sebenar.
The Stesen Pengecas Tahap 3, secara teknikalnya dirujuk sebagai Pengecas Luar Papan di bawah piawaian seperti SAE J1772 (Amerika Utara) dan IEC 61851 (Global), direka untuk memintas had perkakasan terbina dalam kenderaan. Tidak seperti pengecas AC Tahap 1 atau 2 yang bergantung pada penukar dalaman kereta, stesen Tahap 3 membetulkan kuasa AC daripada grid menjadi arus terus (DC) voltan tinggi khusus untuk pengisian semula tenaga dengan pantas.
Stesen Pengecas Tahap 3 secara asasnya berbeza daripada pengecas rumah biasa yang kita lihat. Perbezaan ini terletak pada jenis arus dan keluaran kuasa.
The Stesen Pengecas Tahap 3 adalah sejenis peralatan pengecasan canggih. Ia direka khas untuk kenderaan elektrik (EV) bagi menyediakan kuasa pengecasan yang sangat tinggi. Matlamatnya adalah untuk membolehkan EV mendapatkan semula sebahagian besar cas mereka dalam masa yang paling singkat.
“DC” dalam Pengecasan Cepat DC Singkatan bagi Arus Seku. Bekalan kuasa rumah dan pengecas Tahap 1/Tahap 2 menggunakan Arus Bolak-bali (AC).
Semua bateri kenderaan elektrik menyimpan tenaga dalam bentuk Arus Sebat (DC).

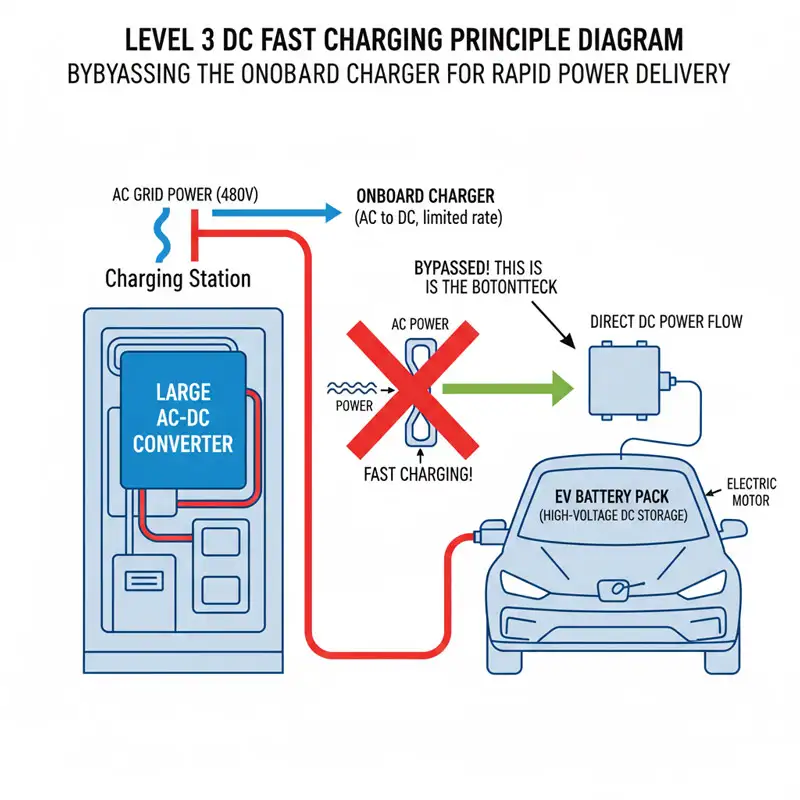

Apabila anda menggunakan pengecasan Arus Bolak-Balik (AC) Tahap 1 atau Tahap 2, tenaga elektrik pertama kali memasuki kenderaan anda.
Di dalam kereta, terdapat sebuah pengecas terbina dalam. Ia bertanggungjawab menukarkan kuasa AC kepada kuasa DC supaya ia boleh disalurkan ke dalam bateri.
Pengecas terbina dalam ini kecil dan terhad kuasanya, yang menyebabkan kelajuan pengecasan menjadi lebih perlahan. Ia bertindak seperti paip sempit.
Inti stesen Tahap 3 terletak pada modul kuasanya. Sebagai contoh, dalam stesen kami sendiri Linkpower Sistem penimbunan modular 540KW, Beberapa modul kuasa 20kW–40kW berfungsi selari untuk membetulkan kuasa AC grid menjadi DC. Kuasa ini membolehkan penghantaran arus yang sering melebihi 500A. Yang paling penting, arus ini memintas kenderaan tersebut. Pengecas di atas papan (OBC)—yang biasanya menjadi titik sempit terhad kepada 7kW atau 11kW—dan disambungkan terus ke Sistem Pengurusan Bateri (BMS). Kaedah “suntikan langsung” inilah yang menyebabkan kecekapan meningkat dengan ketara, mengurangkan kerugian penukaran tenaga berbanding pengecasan AC.
Ini seperti menggunakan hos bomba untuk pengairan, bukannya hos taman. Ia mengurangkan kehilangan tenaga dengan ketara dan meningkatkan kelajuan pengecasan lebih daripada 10 kali ganda.
| Tahap Pengecasan | Alias/Jenis Kuasa | Voltan Tipikal | Kuasa Tipikal (kW) | Julat Ditambah per Jam (Anggaran) | Senario Terpakai |
|---|---|---|---|---|---|
| Tahap 1 | Pengecasan Perlahan AC | 120V (NA) / 230V |
1.8 – 2.4 kW | 5 – 10 km | Pengecasan semalaman di rumah, kegunaan kecemasan |
| Tahap 2 | Pengecasan Kelajuan Sederhana AC | 240V / 230 – 400V |
3.6 – 22 kW | 40 – 120 km | Pengecasan harian di rumah, di tempat kerja, di pusat komersial |
| Tahap 3 | Pengecasan Cepat DC | 400V – 900V+ |
25 – 350 kW | 200+ km (30-60 minit) |
Kawasan perkhidmatan lebuh raya, pengisian semula pantas bandar |
| Ciri | Pemasangan 3-fasa piawai | Linkpower 28kW (Satu Fasa) |
|---|---|---|
| Voltan Masukan | 480V AC (Membutuhkah Transformer) | 208V – 240V AC (Standard) |
| Kos peningkatan grid | Purata $45,000+ | $0 – $2,000 |
| Masa Pemberian Permit | 3 – 6 Bulan | Kurang 2 minggu |
| Kaedah Penyebaran | Penggalian Parit & Penurunan Perkhidmatan Baru | Pasang dan main ke soket NEMA 14-50 |
| Nama penyambung | Nama Penuh/Ciri-ciri | Wilayah Utama dan Model Kenderaan yang Digunakan | Status keserasian |
|---|---|---|---|
| CCS (Sistem Pengecasan Gabungan) | Sistem Pengecasan Gabungan menggabungkan port AC dan DC | Eropah, Amerika Utara. Kebanyakan model bukan Tesla seperti Ford, GM, VW, Hyundai. | Standard terbuka yang paling meluas diadopsi di seluruh dunia. |
| NACS (Standard Pengecasan Amerika Utara) | Standard Pengecasan Amerika Utara, milik Tesla | Amerika Utara. Pada masa ini digunakan secara eksklusif oleh Tesla, tetapi diumumkan akan dibuka kepada semua pengeluar kereta. | Trend penyatuan yang dipelopori oleh Tesla; banyak pengeluar kereta utama akan menggunakannya bermula tahun 2025. |
| CHAdeMO | Berasal dari Jepun, berasingan daripada port AC | Asia. Digunakan oleh beberapa model lama seperti Nissan Leaf dan Mitsubishi. | Bahagian pasaran semakin menurun, tetapi masih digunakan oleh beberapa kenderaan lama. |
Pengguna sering bertanya: Adakah Tahap 3, kerana sangat pantas, juga amat mahal? Jawapannya ialah ya, tetapi kita perlu memahami sebab-sebab di sebalik itu.
Kos stesen pengecas Tahap 3 biasanya lebih tinggi berbanding pengecasan Tahap 1 atau Tahap 2.
Mengapa harga pengecasan pantas awam lebih tinggi?
Kajian Mendalam: Cabaran “Caj Permintaan” Pemacu utama kos Tahap 3 bukan sahaja elektrik yang digunakan (kWh), tetapi Caj Permintaan. Penyedia utiliti memantau penggunaan setiap 15 minit. Jika pengecas 350 kW beroperasi pada kuasa penuh hanya untuk satu selang masa dalam sebulan, penyedia utiliti menetapkan kadar untuk keseluruhan bulan itu berdasarkan lonjakan puncak tunggal tersebut.
Pandangan Pakar: Inilah sebabnya pengendali komersial sering memasang Sistem Penyimpanan Tenaga Bateri (BESS) atau gunakan Pengimbangan Beban Dinamik. Dengan memotong puncak-puncak ini (Peak Shaving), pengendali dapat mengurangkan kos operasi dengan ketara—strategi yang kami laksanakan dalam penyelesaian berskala megawatt kami.
Kos Infrastruktur dan Penyelenggaraan: Kos pembelian dan pemasangan peralatan Tahap 3 adalah tinggi, dan penyelenggaraannya kompleks. Pengendali perlu pulangkan pelaburan ini melalui kadar yang lebih tinggi.
Perbezaan dalam Model Pengebilan:
Pengebilan mengikut kWh: Caj adalah berdasarkan penggunaan elektrik sebenar, contohnya, $0.40 – $0.60 setiap kWh. Ini adalah model yang paling adil.
Pengebilan mengikut masa (minit): Caj adalah berdasarkan tempoh stesen pengecas diduduki. Jika kelajuan pengecasan kenderaan anda perlahan disebabkan perlindungan bateri, model ini merugikan anda.
Penggunaan cekap stesen pengecas Tahap 3 adalah kunci untuk menghapuskan kebimbangan jarak.
Gunakan Aplikasi Khusus: Aplikasi seperti PlugShare, ChargePoint, dan Electrify America menyediakan peta masa nyata, jenis penyambung, ketersediaan, dan ulasan pengguna.
Gunakan Navigasi Dalam Kenderaan: Kebanyakan kenderaan elektrik moden mempunyai ciri perancangan pengecasan terbina dalam sistem navigasi mereka, yang secara automatik mencadangkan stesen pengecas berdasarkan julat dan laluan.
Adab Pengecasan: Kelajuan pengecasan menjadi perlahan dengan ketara bagi kebanyakan orang. EV selepas keadaan pengecasan melebihi 80%. Untuk mengekalkan kecekapan dan mengelakkan yuran yang tidak perlu, sila cabut palam kenderaan anda dengan segera apabila tiba di 80% supaya stesen bebas untuk pengguna seterusnya yang memerlukan pengecasan pantas.
Impian untuk mempunyai stesen pengecas Tahap 3 di garaj rumah anda tidak praktikal.
Kekangan Infrastruktur Elektrik:
Pendamaian biasa biasanya hanya mempunyai bekalan elektrik fasa tunggal 120V atau 240V.
Stesen pengecas tahap 3 memerlukan 480V atau voltan yang lebih tinggi. kuasa industri tiga fasa.
Kos dan Kerumitan:
Peralatan itu sendiri berharga puluhan ribu dolar.
Pemasangan memerlukan penyambungan semula, penambahan trafo, dan peningkatan elektrik profesional, dengan kos keseluruhan berpotensi melebihi $50,000 hingga $100,000.
Keperluan keselamatan dan kesukaran penyelenggaraan jauh melebihi pengecas Tahap 2 di rumah.
Walaupun stesen pengecasan Tahap 3 mudah digunakan, ia juga menimbulkan cabaran teknikal dan alam sekitar yang perlu ditangani.
Kebimbangan pengguna bahawa pengecasan pantas merosakkan bateri adalah meluas.
Sains Degradasi: Pelapisan Litium dan SEI Walaupun haba adalah satu faktor, risiko teknikal semasa pengecasan arus tinggi adalah Pelapisan Litium. Jika ion bergerak lebih pantas daripada yang dapat diserap oleh anoda (biasa berlaku pada suhu sejuk atau pengecasan pantas yang melampau), litium logam terbentuk pada permukaan anoda, merosakkan kapasiti secara kekal. Walau bagaimanapun, moden Sistem Pengurusan Bateri (BMS) mengurangkannya dengan berkesan dengan mengawal secara ketat “Lakaran Pengecasan.” BMS akan mengurangkan kelajuan dengan ketara sebaik sahaja bateri mencapai kira-kira 80% SoC atau jika suhu sel dalaman melebihi ambang selamat (biasanya 45°C), melindungi Antaramuka Elektrolit Pepejal (SEI) lapisan daripada pembongkaran.
Penyelesaian Moden:
Perlindungan BMS: EV moden mempunyai Sistem Pengurusan Bateri (BMS) yang canggih. BMS memantau suhu secara masa nyata dan secara automatik mengehadkan kelajuan pengecasan apabila perlu untuk memastikan bateri beroperasi dalam julat yang selamat.
Teknologi Penyejukan Cecair: Kebanyakan kenderaan elektrik yang menyokong Tahap 3 dilengkapi dengan sistem penyejukan cecair canggih untuk mengurus haba secara aktif.
Cadangan Penggunaan: Tahap simpanan Pengecasan Cepat DC untuk perjalanan jarak jauh dan kecemasan. Perjalanan harian dan pengecasan di rumah seharusnya terutamanya menggunakan pengecasan perlahan Tahap 2 untuk memaksimumkan jangka hayat bateri.
Stesen pengecas Tahap 3 menimbulkan cabaran besar kepada grid elektrik.
Impak Berkuasa Tinggi: Permintaan kuasa satu stesen pengecas 350kW boleh menyamai jumlah penggunaan ratusan isi rumah biasa. Pelaksanaan besar-besaran mungkin menyebabkan turun naik voltan grid tempatan atau bahkan beban berlebihan.
Keperluan Peningkatan Rangkaian dan Penyimpanan Tenaga: Penyelesaian untuk mengurangkan tekanan pada grid termasuk:
Meningkatkan stesen transformator tempatan dan talian penghantaran.
Mengekalkulasi Sistem Penyimpanan Tenaga di tapak stesen pengecas untuk menyimpan elektrik semasa waktu bukan puncak dan melepaskannya semasa waktu pengecasan puncak, sekali gus mengurangkan beban grid.
Bagi pelabur komersial, stesen pengecas Tahap 3 mewakili risiko tinggi dan ganjaran tinggi.
Ambang Pelaburan Tinggi: Kos unit untuk stesen pengecas komersial Tahap 3 biasanya berkisar antara $40,000 hingga $175,000.
Pematuhan Kompleks: Pemasangan mesti mematuhi peraturan elektrik yang ketat, piawaian keselamatan kebakaran, dan keperluan kebolehcapaian, mengakibatkan proses pemasangan dan pemberian permit yang panjang dan kompleks.
Cabaran dan Pulangan: Pengoperasian yang berjaya memerlukan trafik kenderaan yang tinggi dan struktur harga elektrik yang munasabah; jika tidak, kos operasi (terutamanya caj permintaan) mungkin sukar untuk ditampung.
Impak Pengilangan dan Pemasangan: Pengeluaran dan pemasangan kompleks ini Pengecas EV Tahap 3 memerlukan tenaga dan bahan mentah yang ketara, mengakibatkan pelepasan karbon.
Kepercayaan kepada Sumber Elektrik: Walaupun kenderaan elektrik itu sendiri sifar pelepasan, kelestarian keseluruhan terjejas jika elektrik yang digunakan oleh stesen pengecas diperoleh daripada bahan api fosil seperti penjanaan kuasa arang batu.
Rangkaian pengecasan Tahap 3 berkembang dengan pesat, terutamanya didominasi oleh beberapa pemain utama.
| Pengendali | Kelebihan Teras dan Ciri-ciri | Standard Penghubung |
| Rangkaian Pengecas Super Tesla | (Rangkaian Pengecas Super Tesla) Kebolehpercayaan yang amat tinggi, pengalaman pengguna yang cemerlang, kini dibuka secara global kepada CCS. | NACS (Terbuka atau dalam proses pembukaan) |
| Elektrifikasi Amerika | (EA) Disokong oleh Kumpulan Volkswagen, sebuah rangkaian pengecasan terbuka terkemuka di Amerika Syarikat, yang memfokuskan pada kelestarian dan penyimpanan tenaga. | CCS, CHAdeMO |
| IONITY | Usahasama pengeluar kereta utama seperti BMW, VW, dan Ford, yang menumpukan pada pengecasan berkelajuan ultra tinggi di lebuh raya utama Eropah. | CCS |
| EVgo dan ChargePoint | Penyedia penyelesaian pengecasan terkemuka, kebanyakannya dipasang di pusat bandar, kawasan komersial, dan ruang awam. | CCS, CHAdeMO |
Teknologi pengecasan Tahap 3 dijangka mengalami dua terobosan revolusioner besar dalam beberapa tahun akan datang.
Stesen pengecas tahap 3 Utamanya sesuai untuk Kenderaan Elektrik Bateri (BEV). Hampir semua BEV moden menyokong pengecasan pantas DC Tahap 3. Kenderaan Hibrid Elektrik Palam Masuk (PHEV) umumnya tidak menyokongnya kerana pek bateri mereka lebih kecil dan tidak dapat menahan arus tinggi serta haba yang berkaitan dengan pengecasan pantas.
Anda perlu merujuk manual pemilik kenderaan anda atau memeriksa had kuasa pengecasan maksimum yang dipaparkan pada papan pemuka kereta anda. Walaupun stesen pengecas menunjukkan 350kW, kenderaan anda akan secara automatik merundingkan kuasa pengecasan maksimum yang selamat berdasarkan had BMS dan suhu bateri kenderaan itu sendiri.
Disebabkan keperluan kuasa dan infrastruktur mereka yang tinggi, Stesen pengecas tahap 3 Utamanya ditempatkan di kawasan komersial yang memerlukan perputaran pantas. Lokasi biasa termasuk kawasan perkhidmatan lebuh raya, hentian rehat jarak jauh, pusat beli-belah besar, berhampiran stesen minyak, dan hab pengecasan khusus.
Penyelidikan moden menunjukkan bahawa bagi kenderaan elektrik yang dilengkapi dengan Sistem Pengurusan Bateri (BMS) canggih dan sistem penyejukan cecair, kerosakan tambahan yang disebabkan oleh penggunaan pengecasan pantas Tahap 3 secara berselang-seli adalah tidak ketara. Kecuali lebih daripada 80% pengecasan anda bergantung pada pengecasan pantas, anda umumnya tidak perlu terlalu bimbang. Pengecasan L2 harian dan mengelakkan mengekalkan bateri pada 100% atau hampir 0% untuk tempoh yang lama adalah amalan penyelenggaraan bateri yang lebih penting.
Model keuntungan untuk stesen pengecas Tahap 3 terutamanya merangkumi: 1) mengenakan bayaran tinggi kepada pengguna berdasarkan tenaga yang digunakan (kWh) atau masa; 2) menarik pengguna kenderaan elektrik berpendapatan tinggi ke premis komersial, meningkatkan hasil runcit atau perkhidmatan; 3) kredit cukai dan subsidi kerajaan yang berpotensi. Cabaran operasi terbesar ialah kos tinggi “caj permintaan.”
